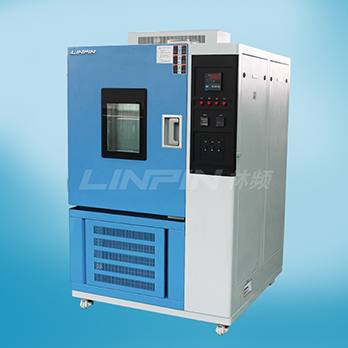

常言道一個好漢子三個幫手，同樣一個高品質的高低溫環境測試箱，也離不開內部各系統的支持和運轉。為了使用戶充分了解設備的結構和功能，該設備內部各部分系統做了如下技術說明，供用戶參考學習：

　　一、油分離器



　　油分器可使從壓縮機排氣口排出的大部分壓縮機潤滑油回流，而在壓縮機吸氣口排出的系統中，小部分的潤滑油通過系統的循環才能與制冷劑一起回流，如果系統回油不暢而使系統內的潤滑油逐漸收集起來，仍會導致?lián)Q熱效率下降，以及壓縮機缺油等故障。而對于與油溶性物質如R404a等微溶性制冷劑，過油分離器可提高溶性制冷劑的飽和度。對大系統而言，由于系統管路較粗，一般回油比較順暢，且油量較大，適合配油分離器；而小系統，系統回油暢通是油路的關鍵，油分離器的作用不大。



　　二、高低溫環境測試箱的積液器



　　凝汽器是不凝結或少凝結制冷劑進入制冷系統，以提高換熱效率的裝置，但卻會引起凝結壓力過低，凝結壓力過高等問題。對小系統來說，循環流量不大，完全可以通過管道加工工藝來實現積液。



　　三、蒸汽壓力調節閥



　　蒸汽壓力調節閥用于除濕系統，控制蒸汽蒸發溫度，防止蒸汽結霜，而在單極循環系統中，蒸汽壓力調節閥與電磁閥連接供冷回氣，使管路結構復雜，不利于系統的通暢，目前大多數測試箱都沒有蒸汽調壓閥。



　　四、換熱器



　　換熱器有三個優點，一是能使凝結的制冷劑過冷，管道中提前氣化，二是能使回氣制冷劑充分氣化，降低液擊風險，三是能提高系統效能。但進入換熱器會使系統走管復雜化，若管道布置不講究工藝會增加管道損耗。公司產品配置不利于小批量生產。



　　五、高低溫環境測試箱的止逆閥



　　該系統采用多個循環支路，在未工作循環支路回氣口增加止逆閥，防止制冷劑回流到未工作循環空間中積累。在管道中如果是氣體積累不影響系統工作，應考慮防止液體積累。所以，并不是所有的分回路都要加止逆閥。



　　六、氣液分離裝置



　　對于變工況環試裝置的制冷系統，氣液分離器是一種防止液擊的有效手段，并可適當調節其制冷量。但系統回油也被氣液分離器構時切斷，所以安裝氣液分離器必須安裝油分離器。對于由全封閉壓縮機構成的單元，在回氣口內存在一個合適的緩沖空間，可起到一定的氣化作用，因此可以省去氣液分離器。在有限的安裝空間內，可設置熱旁路，用于氣化過剩回液。



　　七、冷量PID控制



　　節能操作中，低溫PID控制效果明顯，不僅如此，在熱平衡狀態下，溫度場指標差的常溫(20℃左右)段，低溫PID控制能夠達到理想的性能指標；在恒溫恒濕方面也能體現不俗的效果，因此低溫PID控制已成為環試產品制冷系統中較為率先的技術。冷容量PID控制分時間比例和開度比例兩種，時間比例是控制電磁閥在一個周期內斷合的比例，開度比例是控制電子膨脹閥開啟的比例。



　　對上述七種系統進行技術講解后，在一般情況下，基本掌握了高低溫環境測試箱的基本操作規律，同時我們要在實際使用的過程中，慢慢地了解各性能，真正熟練地操作該設備，這樣才能充分體現一個設備的價值。
